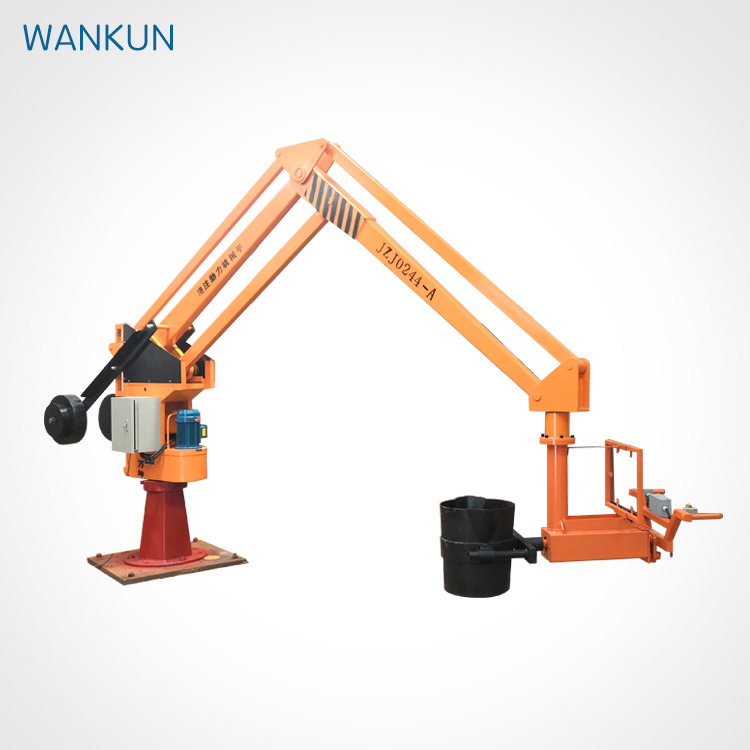

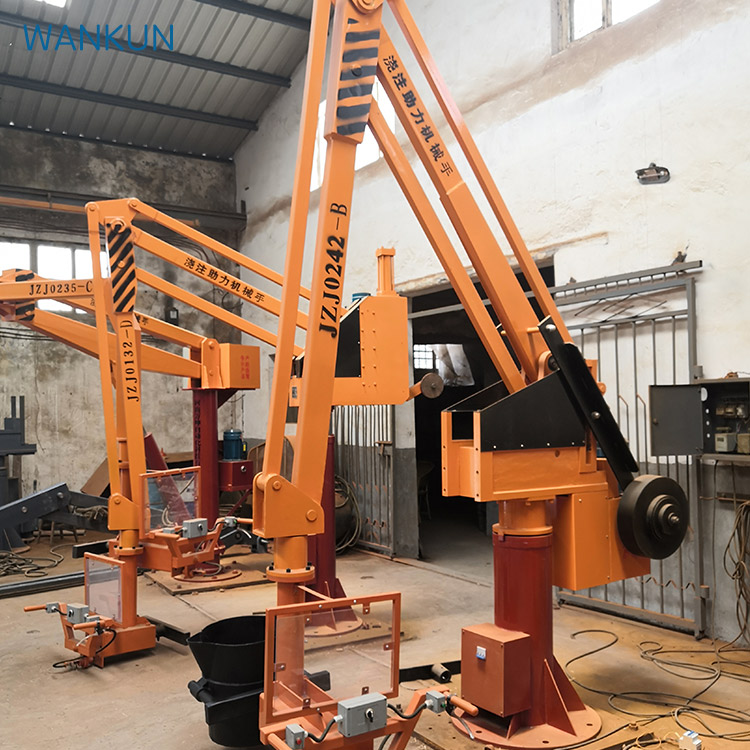

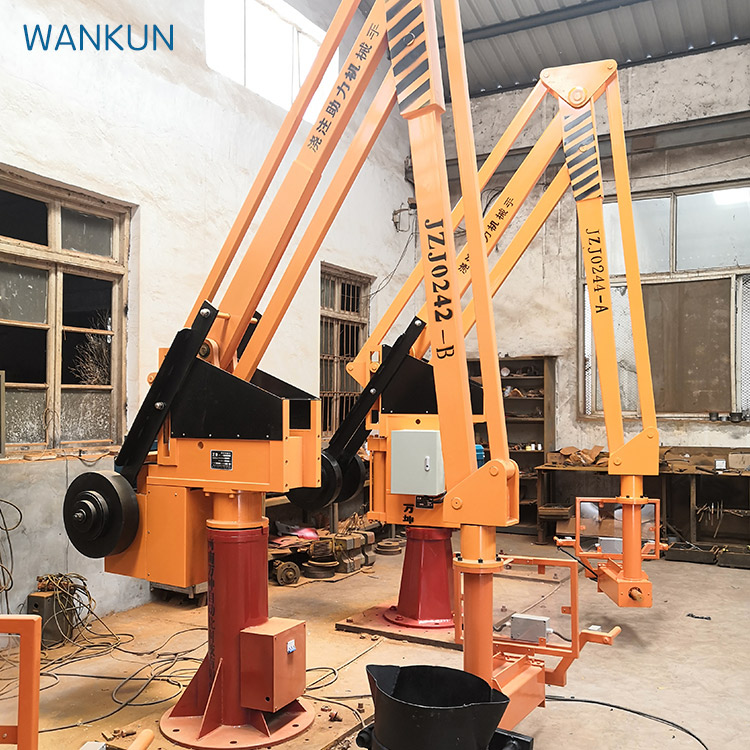

Manipulador de fundición hidráulica de serie ZJZ

El manipulador de fundición hidráulica de la serie ZJZ es un nuevo tipo de equipo de fundición y elevación, sin interruptor de viaje, utilizando el límite de viaje propio del cilindro y un dispositivo de buffer.

Descripción del producto

El manipulador de fundición hidráulica de la serie ZJZ es un nuevo tipo de equipo de fundición y elevación, con las siguientes características:

1, sin interruptor de viaje, utilizando el límite de viaje propio del cilindro, y un dispositivo tampón.Por el movimiento de la vara de pistón hacia arriba y hacia abajo para conducir el movimiento del boom de elevación, el movimiento es relativamente estable.

El sistema hidráulico está equipado con un dispositivo de seguridad, que tiene una función de protección de seguridad en caso de sobrecarga y así sucesivamente, y evita el daño de las partes y accidentes de la grúa de equilibrio.

El manipulador de derramamiento de la serie Zjz está equipado con funciones de limitación de velocidad y de autoabastecimiento, que pueden hacer que el peso caiga más suavemente y ahorrar energía. El manipulador es apto para elevar y posicionar de alta eficiencia y con precisión los objetos pesados dentro de 300 kg, especialmente para las pequeñas y medianas cajas. Tiene las ventajas de tamaño pequeño, bajo ruido, peso ligero, estructura nueva y compacta, operación segura y confiable, mantenimiento simple y conveniente, etc. Es un nuevo producto que libera al operador del trabajo manual de carga y descarga frecuentes y mejora la eficiencia de la producción.

El manipulador de fundición hidráulica que eleva objetos pesados se logra mediante los siguientes tres tipos de síntesis de movimiento:

1, levantamiento vertical un movimiento hidráulico

Gira alrededor del fuselaje manualmente

Mover horizontalmente manualmente



mParámetros técnicos del manipulador hidráulico ZJZ

Tabla 1:



Modelo

0135

0235

0335

1 040

El 0240

0304

El levantamiento de peso( en kg )

100

200

300

100

200

300

Máximo radio de operacióny mm)

3.500 personas

4 mil

Altitud máxima de elevación(en elmm) de

1100 años, de1300 o más costumbres

Ángulo de rotación (grados)



345

El motor

Modelo

El Y90S-4

Velocidad calificada

1400 años

rEl poder atado(en kilogramos)

1.5 El

Viscosidad del aceite (mm2oy S)

La limpieza del aceite y del sistema no debe ser inferior a GBT 14039-93 grado 19/16 o NAS 1638 grado 10

Especificaciones Número de tornillos de anclaje

M24x600x6 (distribución uniforme)

Diámetro del círculo del centro de la aguja de anclaje

D( mm )

600

Tamaño recomendado de la base de cemento (longitud x anchura x profundidad)

1000x1000xEl 450

1000x1000x500

1250x1250x 600x








El dibujo exterior





Estructura y principio

El manipulador de fundición hidráulica de la serie JZJ se compone de cinco partes: fuselado, mecanismo equilibrado de cuatro rodillas, sistema hidráulico y control eléctrico, dispositivo de giro de bolsa de fundición.



1o Fusilería:

Esta es una parte de la base,

asiento de eje giratorio, asiento de brazo, montaje de guía vertical, etc. La base puede ser fijada en una base de cemento (fija) (ver Tabla - para las dimensiones de base) o fijada en un carro móvil (móvil). El cuerpo puede girar en el rango de 345 grados alrededor del asiento de eje giratorio. El montaje de guía vertical está fijado en la parte posterior del cuerpo, y la rueda de guía del mecanismo de cuatro enlaces equilibrado se mueve hacia arriba y hacia abajo en el pasillo de guía.

2, equilibrio cuatro mecanismo de conexión de rod:

Esta parte se compone de brazo grande, brazo complejo de brazo grande, brazo de elevación, brazo complejo de elevación, rodillo de conexión, placa de soporte y bloque de equilibrio y otras partes. Los dos lados del punto de colocación entre la placa de soporte y la rodilla de conexión se mueven horizontalmente por un par de rodillos de bola de una sola fila en el carril de guía del cuerpo. El extremo trasero del brazo grande está conectado con la cabeza de la rodilla de pistón del cilindro hidráulico a través de la nuez, y el movimiento vertical se hace a lo largo de la rodilla de guía. El bloque de equilibrio ajustado se instala en el brazo grande conectado con cuatro enlaces, que se equilibra con el propio peso de la rodilla de

El sistema hidráulico:

El sistema consiste en la bomba de transmisión, la válvula de dirección electromagnética, la tubería de aceite de entrada y vuelta, la válvula de seguridad, el cilindro hidráulico y así sucesivamente.Cuando el operador presiona, el botón de elevación (o caída), el aceite hidráulico a través de la válvula electromagnética en el cilindro, la cámara inferior, presiona el movimiento de la vara de pistón hacia abajo (o hacia arriba), a través del principio de ala de cuatro enlaces, para impulsar el movimiento de elevación de objetos pesados.

Cuando el peso del elevador excede 1,1 veces el peso de la válvula de seguridad, la válvula de seguridad se abre y se descarga, de modo que el peso no pueda ser levantado, para proteger la seguridad de toda la grúa de equilibrio hidráulico. (ver Figura 4 para el principio)



Parte de control eléctrico:

Esta parte está compuesta por el motor, el interruptor de circuito de la caja de plástico, el fusible, el botón de control, el contactor de AC, el pequeño relé, el transformador de control, etc. (véase la Tabla 2).La máquina utiliza tres fases 380V, 50HZ (tres fases cuatro líneas), la línea neutral debe estar firmemente conectada.

Use la fuente de alimentación de 24V. La línea de alimentación puede ser conducida desde el fondo del chasis o desde el lado izquierdo de la caja eléctrica.Cuando se enciende el interruptor de aire, el botón de reinicio automático del dispersor siempre se enciende, y el sistema comienza a trabajar después de que se encienda el control remoto. Presione el botón de arriba o abajo (ver Figura 3) para elevar o bajar el dispersor.




Slingo



5o Parte de difusión:

La parte de información está compuesta por un dispositivo de control de comunicación y un dispositivo de giro horizontal Mo. Rao Bao una composición de marco. A través de la coloración a través del control, el tablero puede ser controlado para moverse hacia arriba y hacia abajo hasta el edificio artificial, y el freno de mano puede ser presionado para girar. El dispositivo de rotación horizontal permite al operador aplicar fácilmente. El marco de montaje del tablero debe estar conectado al tablero.



Empaquetado, transporte, instalación y puesta en marcha

Empaquetado, transporte y montaje

En el momento del envío, toda la máquina se fija en el marco de fondo de transporte especial, y el enlace equilibrado de cuatro barras se fija en la carcasa con una placa fija, de modo que no pueda deslizarse hacia atrás y hacia adelante.

Partes del equipo y el tanque de combustible estaban mojados con la lluvia. La máquina entera también se puede dividir en tres partes: fuselage, mecanismo de enlace de cuatro barras equilibrado y componentes de contrapeso para embalaje y transporte. Partes de la máquina de ensamblaje de acuerdo con el gráfico, devuelven la guardia y las placas de guía verticales, después de la gruesa en los brazos superiores, para equilibrar el enlace de cuatro barras, el brazo actuante, paralelo al soporte de la placa de soporte del brazo en ambos lados de la cruz en el brazo en el nivel de la guía superior, la rueda de guía en las cuatro ruedas de conexión de rodilla y la conexión de rodilla de pistón, dos ruedas de guía instaladas en el medio de la



Instalación y Comisionamiento

Por favor, lea cuidadosamente la instrucción antes de instalar la máquina. Durante la instalación, calibre el nivel del plano de la fundación de hormigón, y luego fije la máquina entera en la fundación. Retire el dispersor al radio de trabajo máximo en la misma altura y haga un movimiento circular de 340 grados. Encuentre el punto horizontal del dispersor en el tercer punto igual, y el error horizontal de los tres puntos no excederá de 15mm. Conecte a la fuente de alimentación de trabajo de tres fases 380V, 50HZ (cuatro alambres de tres fases), la línea neutral debe estar conectada de forma segura. Después de que la verificación sea correcta, cierre el interruptor de energía de la caja eléctrica, presione el botón para comprobar si la dirección de rotación del motor es



Presta atención a las cuestiones de seguridad

Antes de introducir la energía en la máquina, deben instalarse tres interruptores de protección contra fugas.

2, la carcasa de la máquina debe estar aterrada (línea de PE), y la aterrizaje es buena.

Antes de abrir la tapa de la caja eléctrica para el mantenimiento, el suministro de energía externo debe ser cortado primero.

Cuando se opera al aire libre, deben tomarse medidas de lluvia y polvo. Está estrictamente prohibido que la lluvia para los electrodomésticos húmedos o la lluvia para entrar en el tanque.

5, el transmisor remoto debe ser de dos meses (dependiendo del uso) para reemplazar la batería.



Lubricación

Los rodamientos de cada parte de la máquina son lubricados con grasa de calcio, limpiados y reemplazados una vez cada seis meses.

La superficie de contacto entre el tren de guía vertical delantero y trasero y el rollo se lubrica con grasa de calcio una vez al mes.

3, el tanque de aceite con 32# ~ 48# aceite hidráulico anti-desgaste, la superficie del aceite no debe estar en la parte inferior de la línea de superficie del aceite de la ventana de aceite 10mm por debajo, el modelo de aceite hidráulico de acuerdo con el uso del medio ambiente, limpiando cada seis meses, reemplazar una vez.

2 Diagrama esquemático eléctrico






Tabla 2:



No es.

Código

Nombre

especificaciones

qUantito

Observaciones

1o

m

El motor

Mostrando en la mesa1o

1o



2o

QF

Interruptor de aire

DZ47-60-D16

1o



3o

en

rEcuador

KBPC30 - 10

1o



4 de

Sb1 Sb2 Sb3 Sb4

remociónCOntrol

El XJ-E2 TX

1o

AC24V

5o

KM1 KM2

AC Contactor

CJX1 y 9

2o

AC24V

6 de

YV1 YV2

Válvula de intercambio magnético

DSG-02 3C60-D24

2o

AC24V

7 de

TC

COntrolTTransformación



C-50 380V / 24V

1o





Figura 5

Esquema del sistema hidráulico
