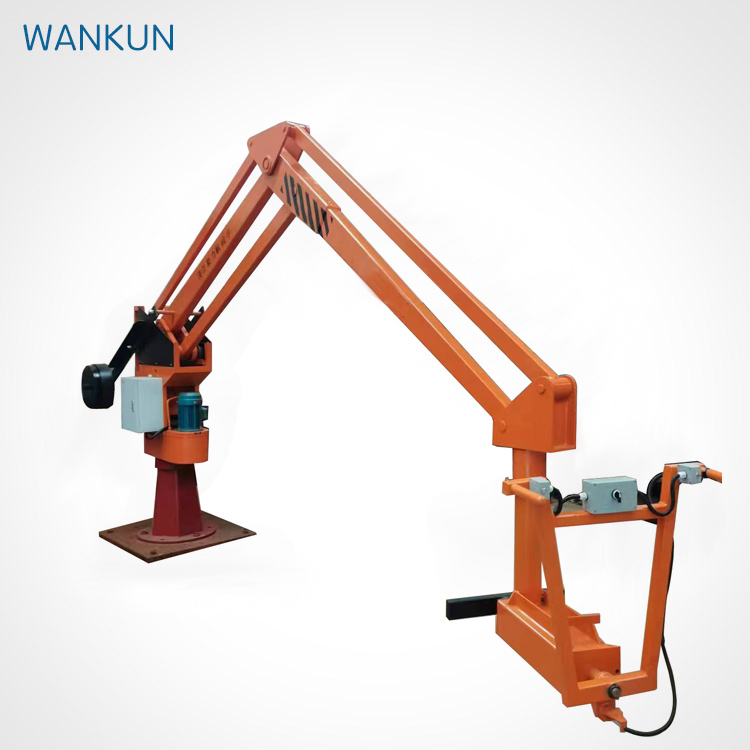

ZJZ0540 manipulador de fundición para Foundry
Rotación 360°
Capacidad de carga 500kg
Radios de trabajo 4m
| Producto | Modelo de especificación | Capacidad de elevación elevada | Altitud mínima de elevación de la ladle | Altitud máxima de elevación de la ladla | Máximo radio de trabajo | Ángulo de rotación | Notas |
| Manipulador hidráulico | Gijón0540 | 500 kilos | El eje principal de la ladera es inicialmente paralelo al suelo(Customizado según los requisitos del cliente) | 1100 mm | El centro de la columna está a 4000 mm de distancia del pequeño eje de rotación | Rotación de la unidad principal 345° Dispositivo de elevación de 360o | Incluyendo1setofPLCsystem |
1) El mecanismo de elevación del manipulador es controlado remotamente y puede girar 360 ° libremente.
2) La máquina de manipulación de fundición adopta el principio de un mecanismo de enlace de cuatro barras. Cada brazo mecánico puede operar y parar a cualquier ángulo para lograr un estado estacionario equilibrado. Esto reduce significativamente la dificultad para los operadores durante el proceso de fundición, especialmente cuando se trata de elevadores y hierro fundido. Se trata de reducir la tensión física y mejorar la velocidad y la eficiencia de fundición.
3) No se requieren interruptores de límite. El límite se logra por el propio golpe del cilindro de aceite. El levantamiento del brazo es impulsado por el movimiento hacia arriba y hacia abajo de la vara de pistón, y se establece un dispositivo tampón, resultando en pequeños impactos y funcionamiento estable.
4) Los dispositivos de seguridad se instalan en el sistema hidráulico.Tienen una función de protección de seguridad en casos de sobrecarga y otras situaciones, previniendo la aparición de componentes fácilmente dañados y accidentes.
5) El sistema PLC puede controlar el tiempo de apertura de la bomba y la válvula, así como el ajuste de la salida de flujo.
1) Todas las dimensiones en este dibujo se miden en milímetros.
2) La fuerza de compresión del suelo de la fundación no será inferior a i toneladas por metro cuadrado.
3) La posición específica del armario eléctrico y las tuberías conectadas a él se referirán al dibujo general del diseño de la tubería eléctrica.
4) El conductor de alambre (sistema de 5 alambres de 3 fases) tiene una superficie transversal de 4 milímetros cuadrados, con una tensión de 380V + 220V, y 2,5 metros expuestos.
